【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その8
少し間が空いてしまいましたが、今回もアイアンコングPKやっていきます！
今回はTOMYオリジナルでは肩に装備されていたビームランチャーです。
コトブキヤアレンジではバックパックからアームで接続されています。
電飾の方針としては、バックパックに来ている電源を、アーム内を配線してビームランチャーのレーダー（？）部に引き回していきます。

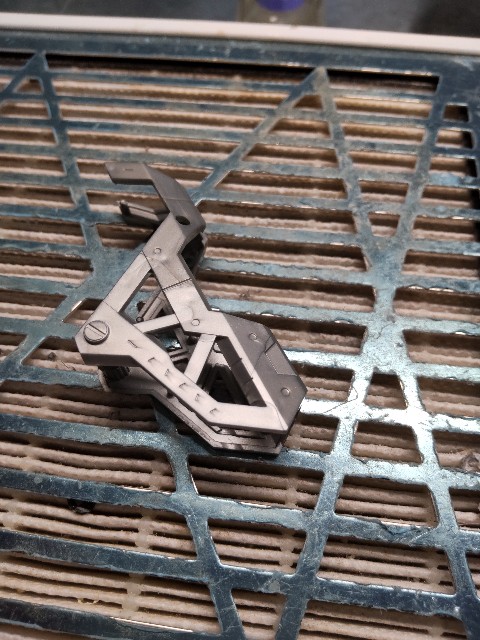

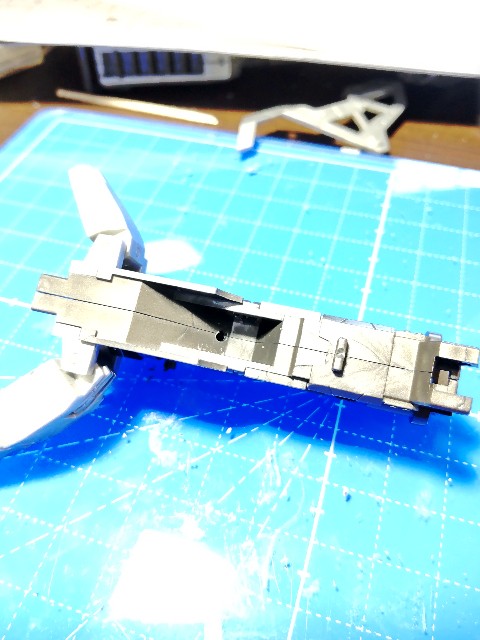

まずはバックパックと接続するパーツから。

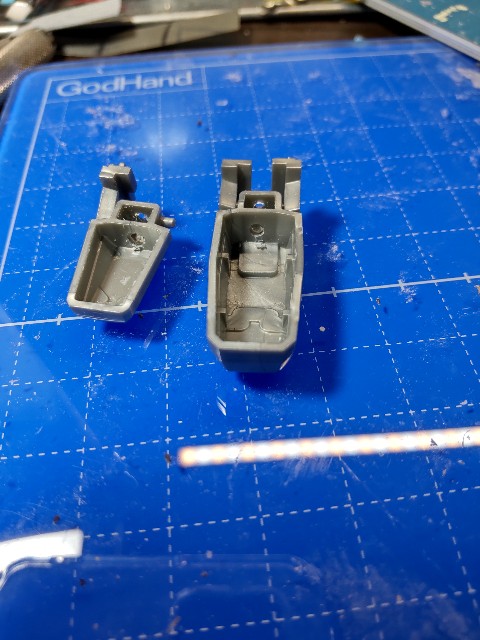

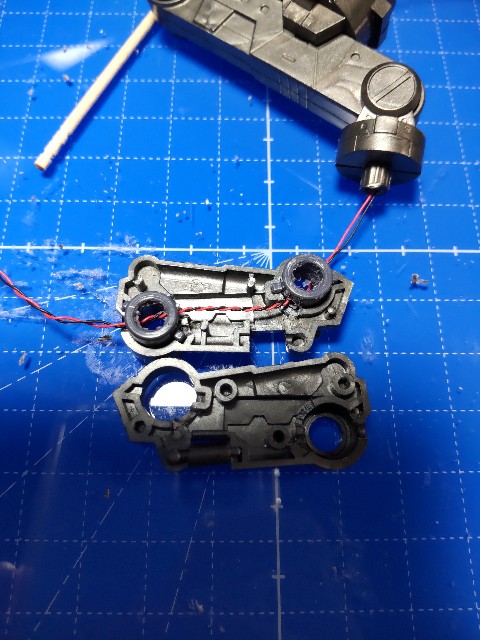

画像のように内部を削ったりして配線します。
このパーツはこのように穴あけをしています。
また、ポリキャップに指す棒状の部分は2つに切断。 真ん中あたりの空間が空くようにしています。

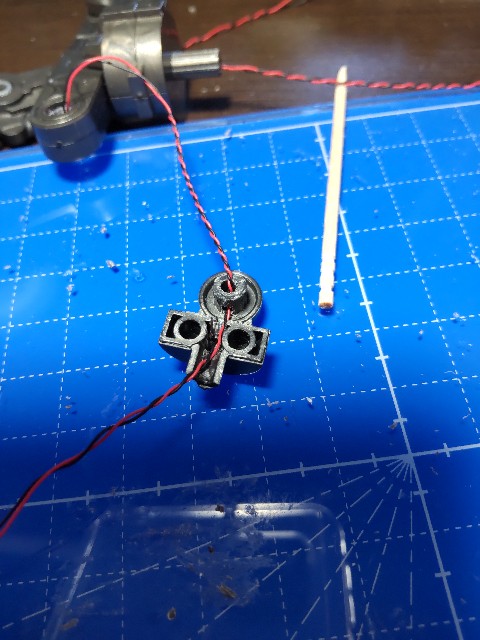

次のパーツは ポリキャップの中心あたりに穴が来るように穴あけしています。

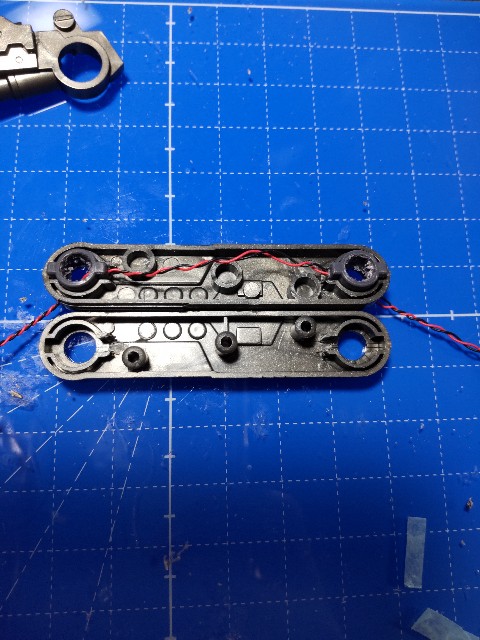

このパーツも ポリキャップに指す部分を分割、 空間をあけています。
またこのパーツは画像のように穴あけ加工もしています。

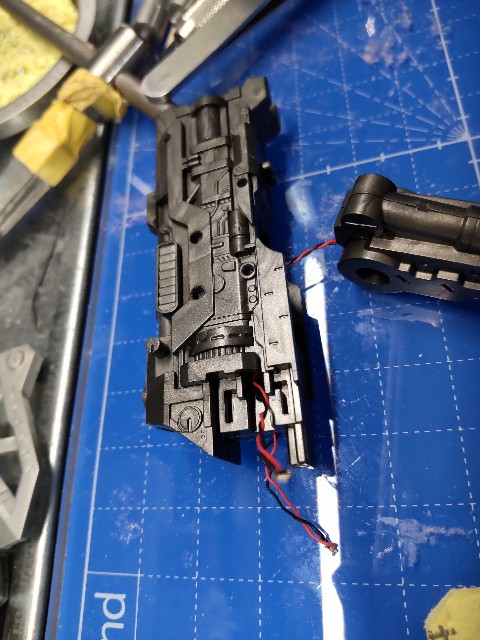

ビームランチャーと接続するパーツです。
こちらもポリキャップの中心あたりに穴あけしています。

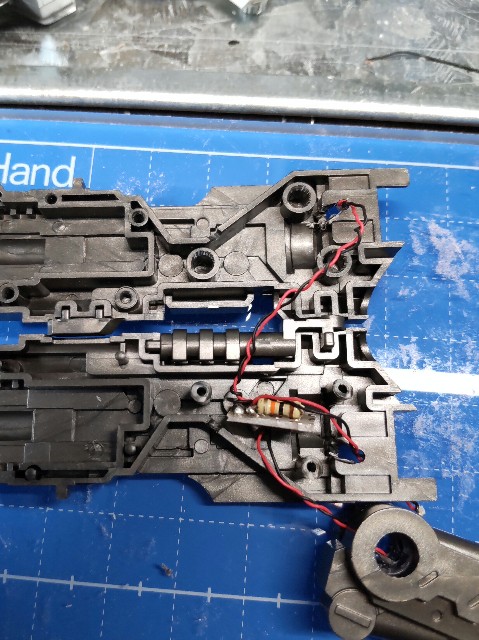

ビームランチャーには先程の接続するパーツ近くに穴あけ。
次のパーツもポリキャップに指す....(略）

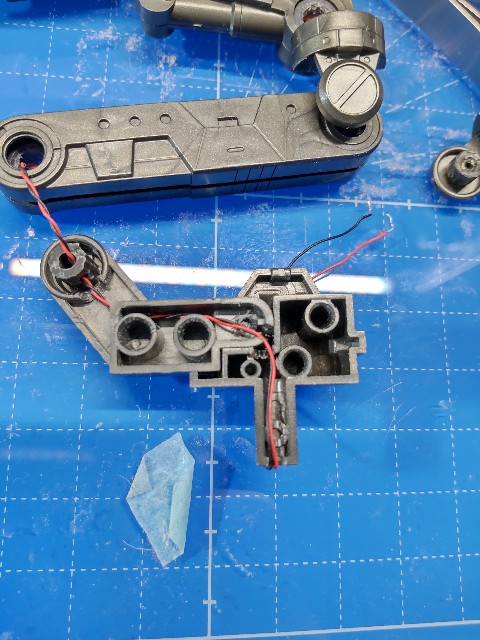

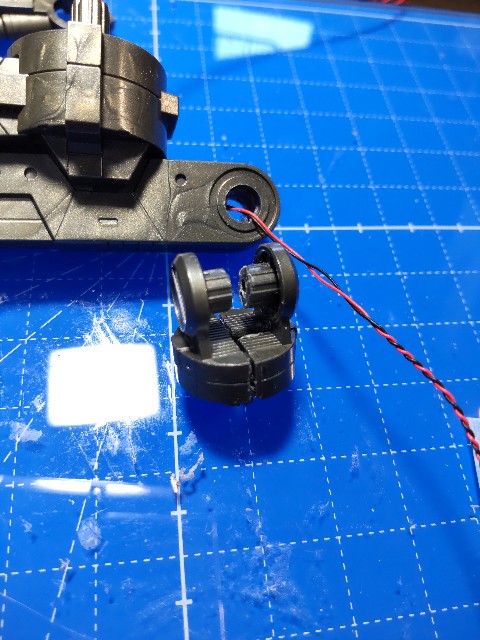

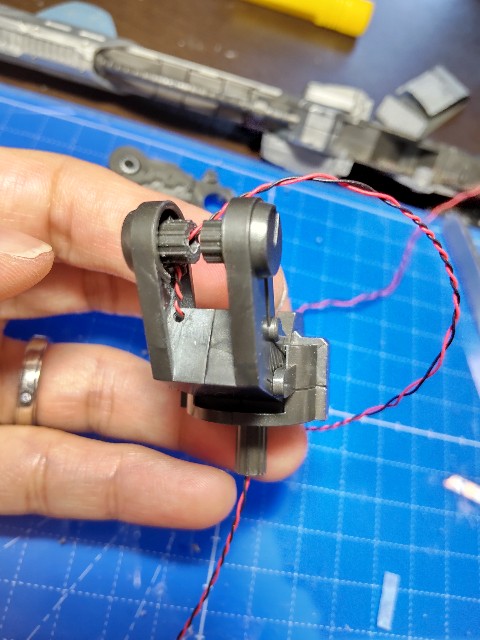

接続するとこんな感じ
センサー部分への配線をするために、穴あけと切り欠きしていきます。
センサー部分は穴あけをして、チップledが通るようにします。
でとりあえず完成です。

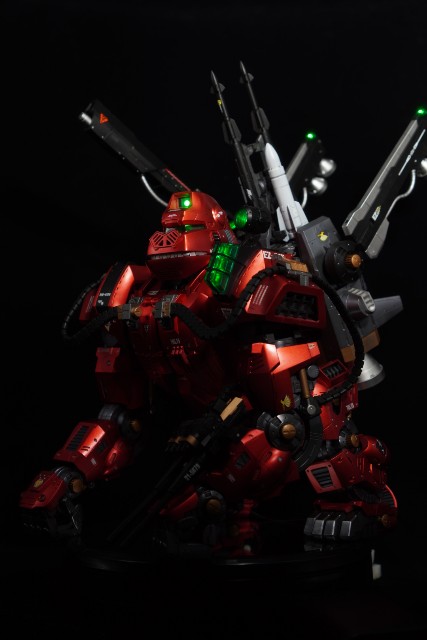

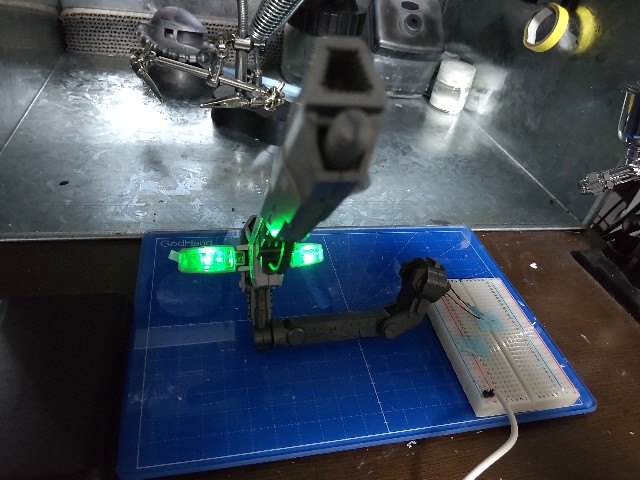

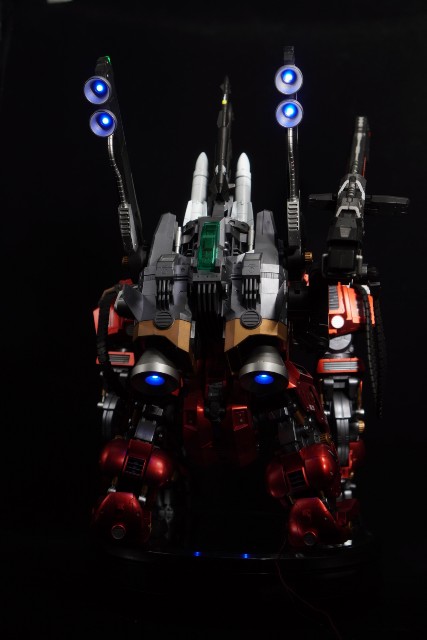

光らせるとこんな感じ。
ちょっと色々忙しくて更新できていませんでしたが、これからも頑張りまーす。
【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その7
今回はアイアンコングPKの頭部の電飾をやっていきます。

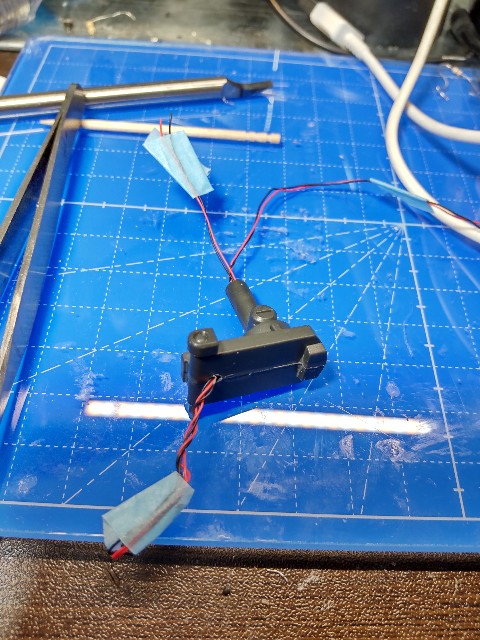

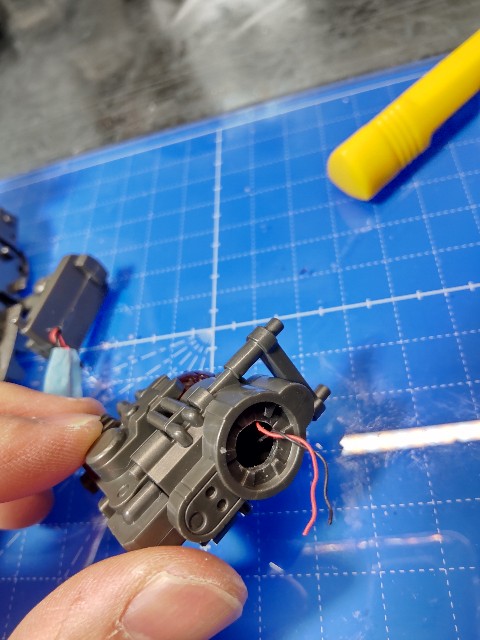

まずは本体からの引き回しです。
頭部のLEDに接続する抵抗は、本体側に仕込みます。
次に首？パーツです。
接着前の写真を撮影し忘れてしまいましたが、軸に穴あけしたり、内部の動線を確保したりしています。

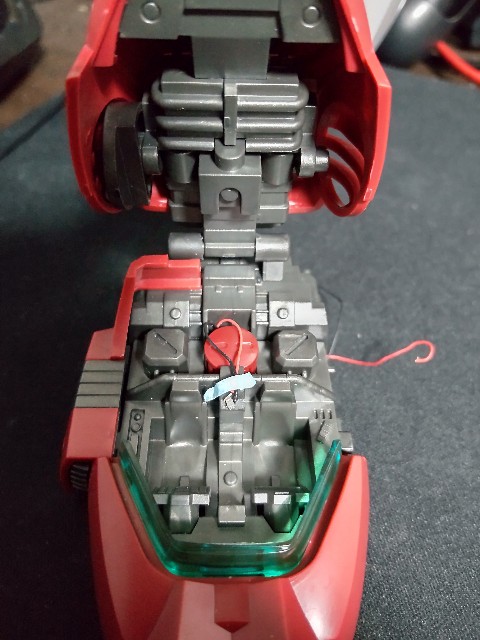

で本体、首はこんな感じ。

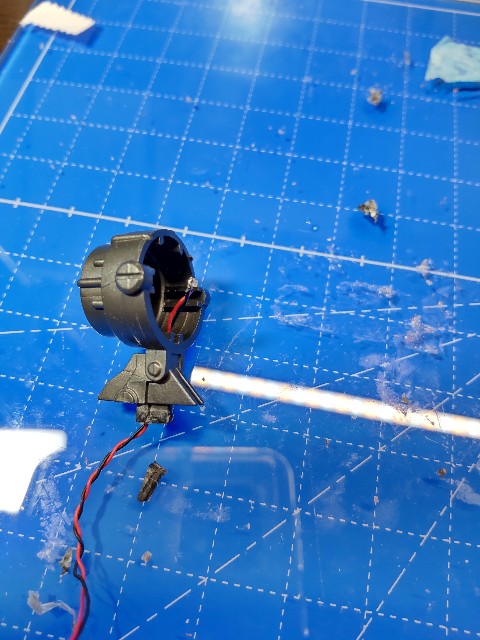

首パーツから線が通りましたので、次に頭部です。
頭部と首を接続する部分は貫通しているのでそのまま頭部内に通します。

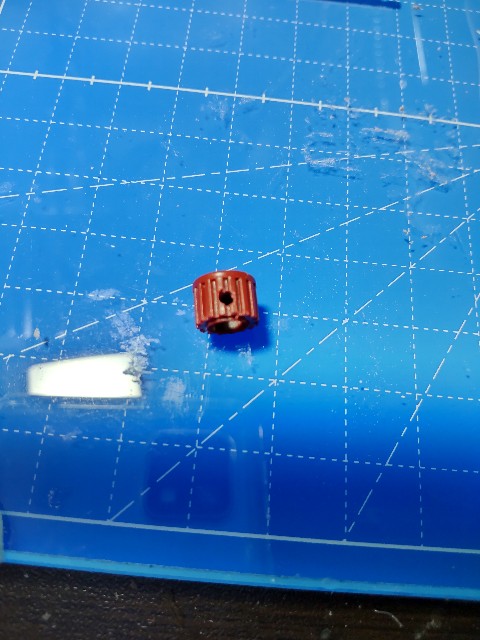

頭部内ではゾイドキャップパーツで行き止まりになってしまうので、こいつに穴を開けましょう。
これで頭部内での配線が可能です。
つぎにカメラアイの電飾です。
と言ってもこちらはこの辺に固定するだけかなーという感じです。

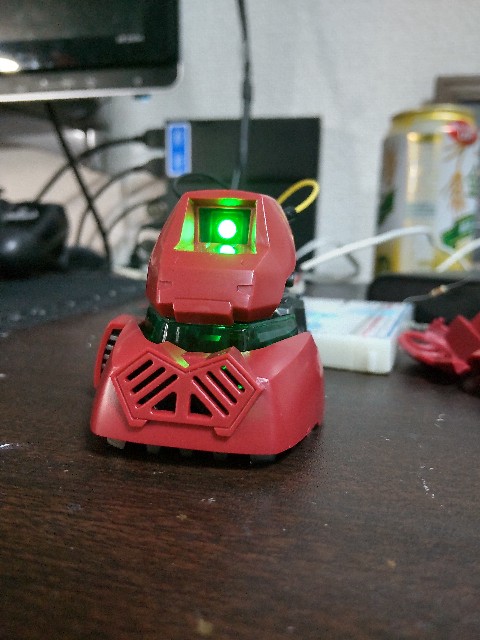

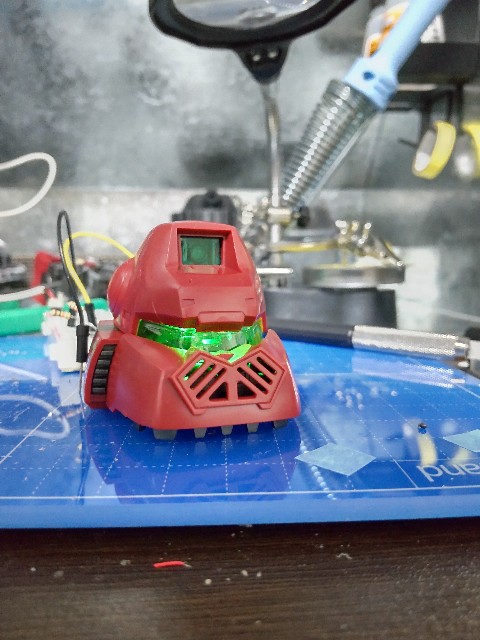

光らせるとこんな感じ。
つぎにおでこにあるセンサー部分。

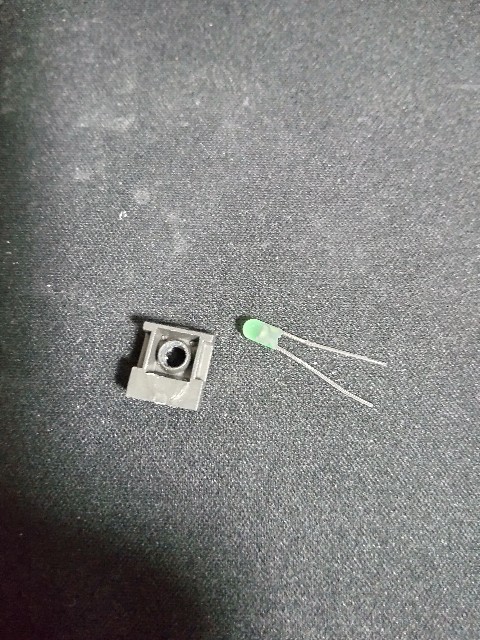

こちらはちょうど3mmくらいの径なので、砲弾型LEDに置き換えます。
というわけで早速穴あけ。
つぎにLEDが仕込めるように内部フレームを少しいじります。
一番手前になる部分は大きく穴あけ、2番目、3番目にの仕切りはLEDの足が通ればよいので適当に穴あけをします。
あとはゾイドキャップから来る線を繋げばOKです。

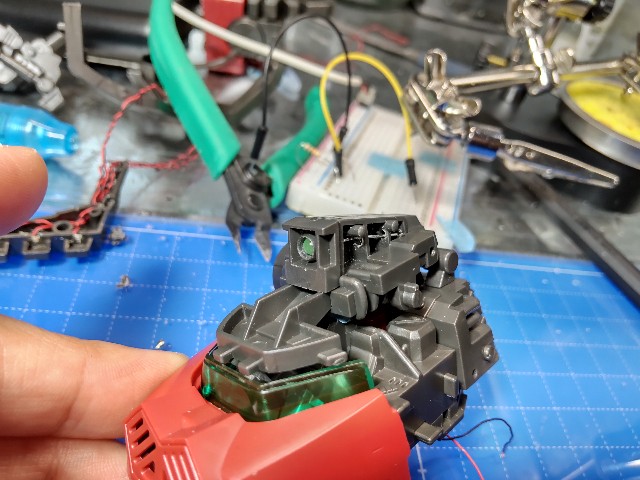

光らせるとこんな感じです。
テスト用なので頭部の装甲を一部外していますが、いい感じでしょう！
というわけで今回はここまでです。
次回はビームランチャーの電飾を予定していますが、配線をどう取り回すか考え中です....
【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その6
今回もコトブキヤさんのアイアンコングPKの続きです。
最近は友人とのオンラインゲームの合間に、少しずつ進めています笑
さて、今回は肩アーマーに装着されているレーザーセンサーの電飾加工をやっていきたいと思います。
まずはミサイルパーツから。

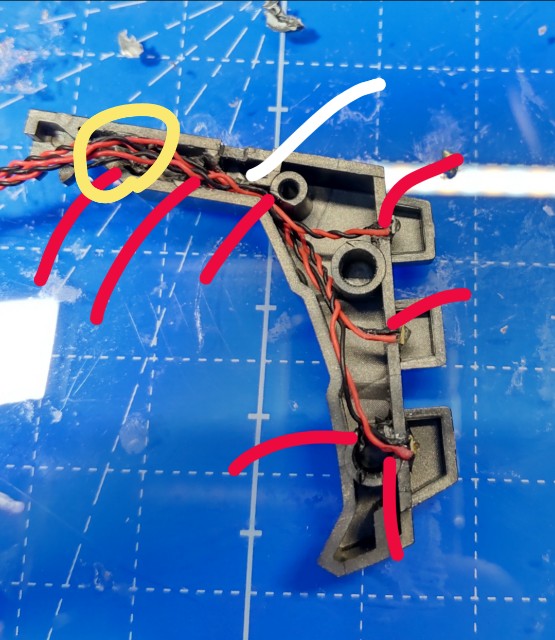

次にレーザーセンサーの四角い方（？）。
黄色丸部分がミサイルパーツからの配線の来る位置です。
画像赤色部分を穴あけしたり、切り欠いたりして配線が通るようにしてください！（雑）
画像で一番下のLEDは思いっきりダボと重なりますので、反対側のパーツのピンは切り飛ばしておいてください。
また、白線部も切り欠き、丸いレーザーセンサー部分への配線が通る道を確保します。

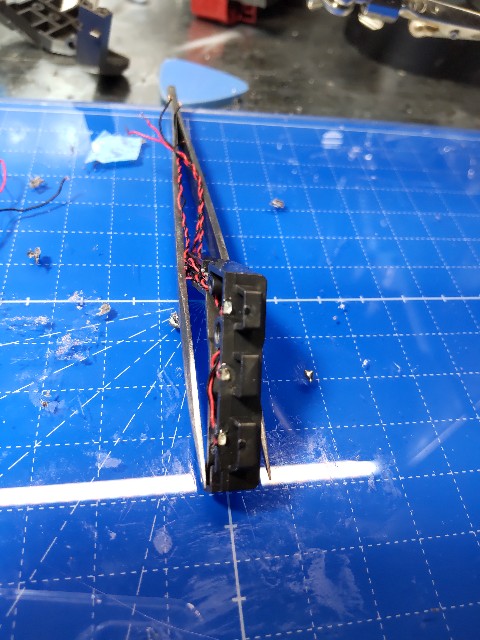

全て1608 LEDです。
瞬着で仮止めし、透明UVレジンで固めています。
次にレーザーセンサーの丸い方。
先程の加工で、接続部まで配線ができるようになっていますので、あとは後ハメ加工と穴あけです。
後ハメ加工は画像を取り忘れましたが、接続部の形に合わせて形状を加工するだけでいけます。
（凸 ←断面をこんな形にする）

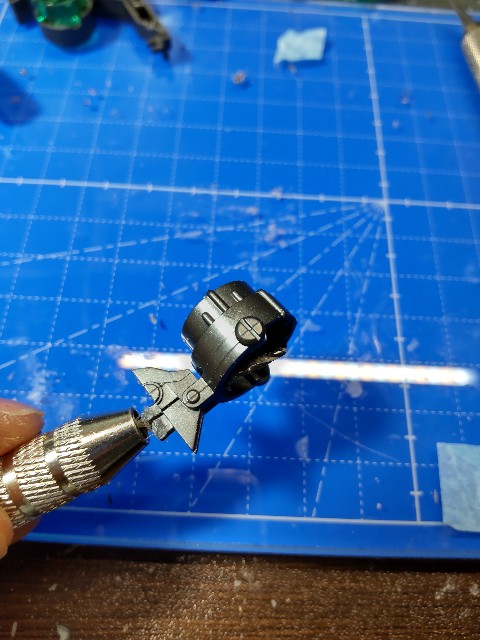

そして配線ですが、画像のように、接続部から若干斜めにピンバイスで穴あけをします。
斜めにする理由は、垂直だと微妙にパーツの外に出てしまって、配線が見えてしまうからです。

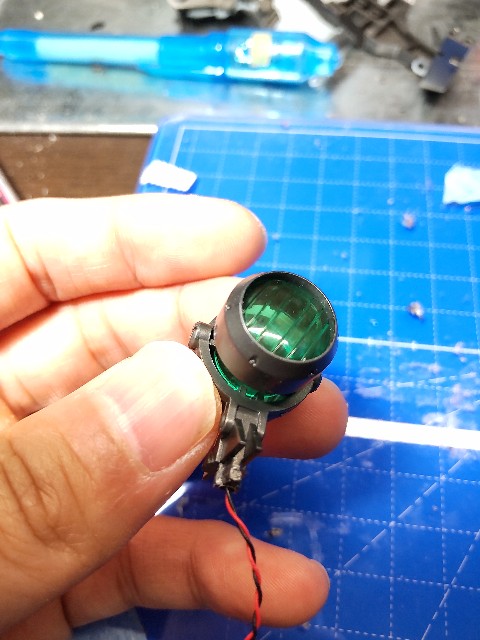

1608サイズのLEDを入れるとこんな感じ。

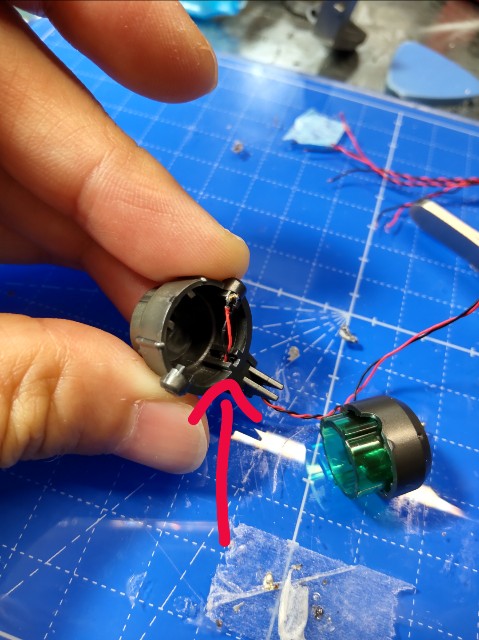

次にこのパーツに緑のクリアパーツを挟み込むわけですが、ちょうど穴あけした部分にクリアパーツの凸部分が干渉してしまいます。
赤矢印の部分ですね。
というわけで、クリアパーツ側の凸をデザインナイフ等で削り落とします。

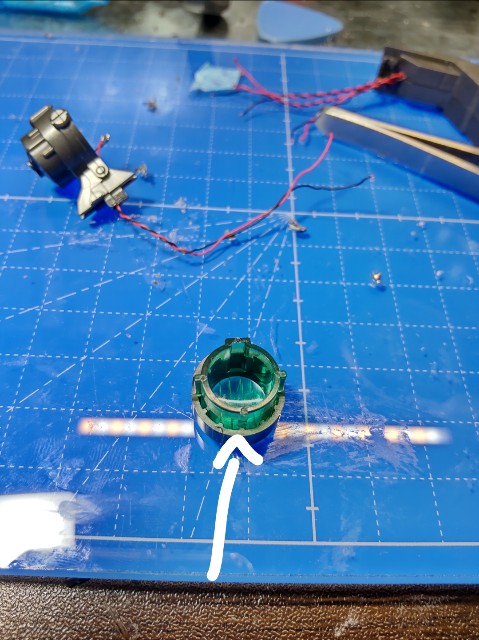

加工後の写真で申し訳ありませんが、白矢印のように凸を削り落とします。
そうすることによって隙間が生まれ、パーツを挟み込んでも干渉しなくなります。
加工はこれで完了です。

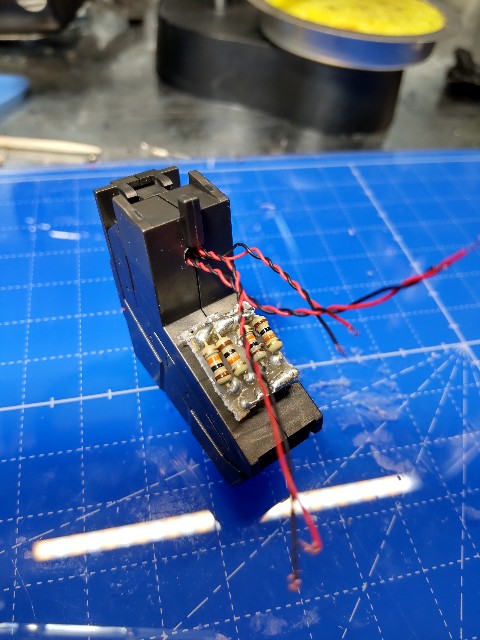

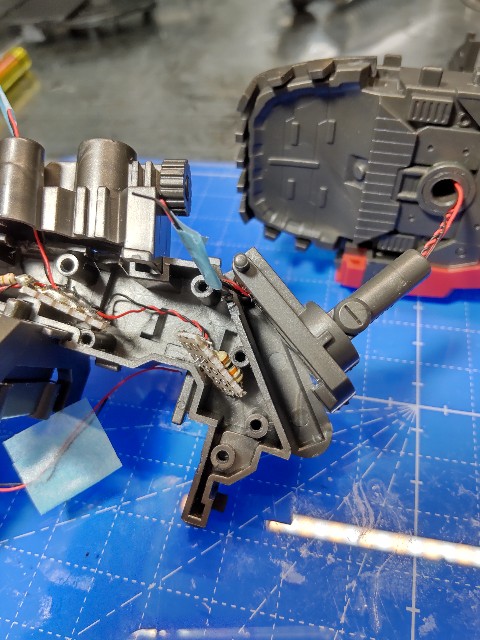

これら4つのLED抵抗はパーツ内に仕込むスペースがないので外部に付けます。
場所はここ。
最終的に肩アーマーに装着した際、ほぼ見えなくなること、全て塗装終了後にはんだ付けできることからこの場所を選定しました。
（見えないからいいよね！笑）
チップ抵抗とか使ってもいいんですが、今回はまあ良いでしょう。気になる方はミサイル部分のパーツ内に入れてしまうのもありでしょう。

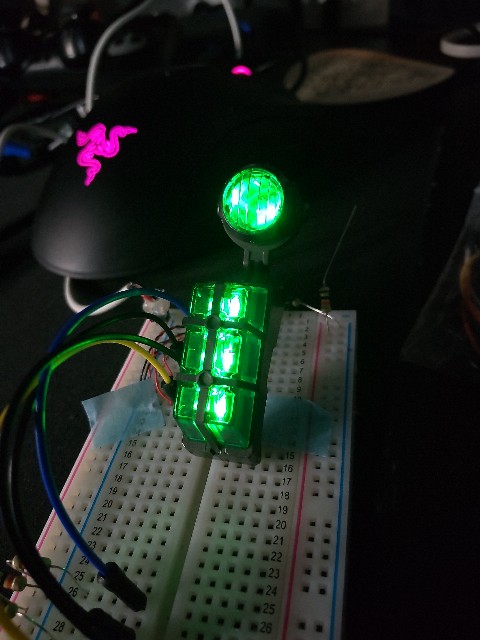

というわけで、発光試験です。
抵抗は全て10kΩです。
うん、いい感じじゃないでしょうか。
（なんか後ろで違うものも光ってますが...笑）
というわけで今回はここまでです。
この制作日誌、誰かの役に立つのだろうか...と第6回にて疑問がふと浮かびましたが気にしない気にしない。
いつか自分でもう一体PKを...は流石に無いかな笑
さて、次回は頭部の電飾編を予告しておきます！（爆）
【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その5
今回もアイアンコングPKやっていきます。
今回は胴体から左肩への配線についてやっていきたいと思います。

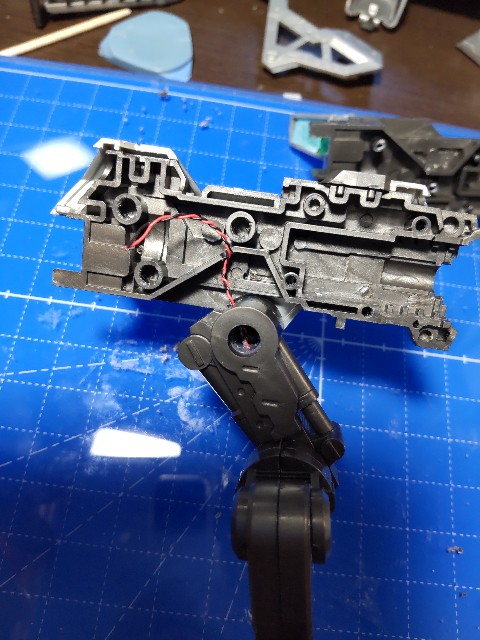

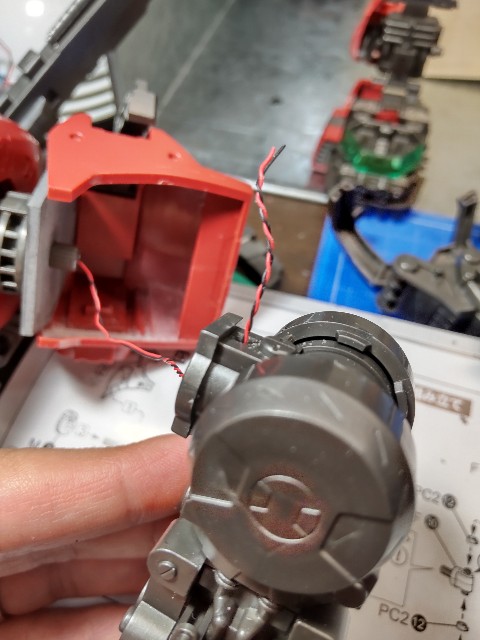

まずは胴体からの配線。
まずは腕の付け根（？）の上側に穴を開けます。
最終的にここから左肩に配線を出す感じですね。

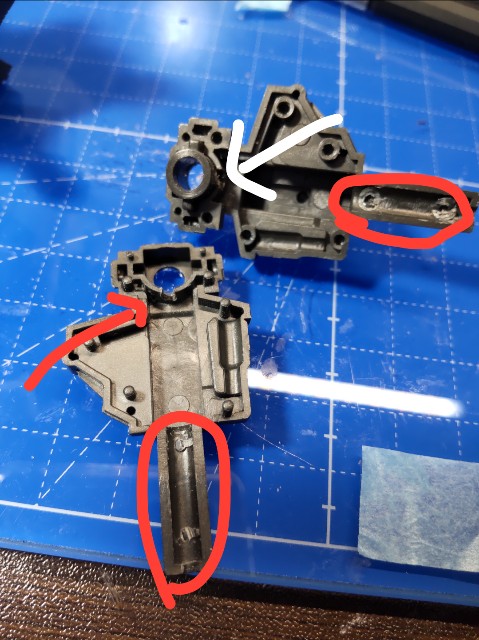

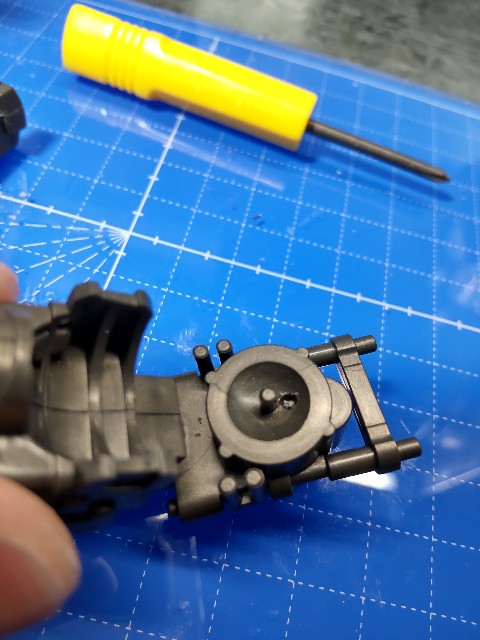

次にこの左腕との接続パーツを加工します。

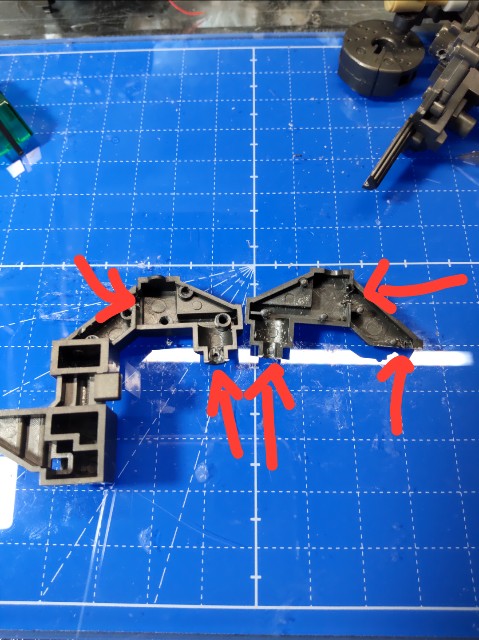

赤丸で囲った ピンやダボは削り落とします。
赤矢印で示した部分を切り欠きます。
白矢印の部分も切り欠き、ポリキャップにも穴を開けます。

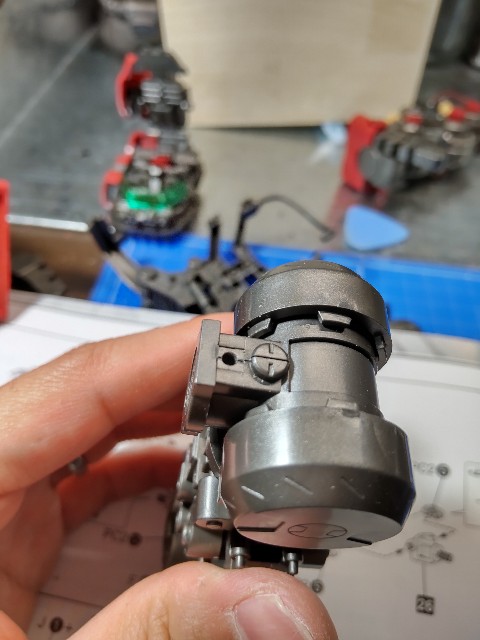

角度を変えて写真をもう一枚。 こんな感じです。
次に胴体と接続するパーツ。
まずは写真のように接続部を少し切り、短くします。

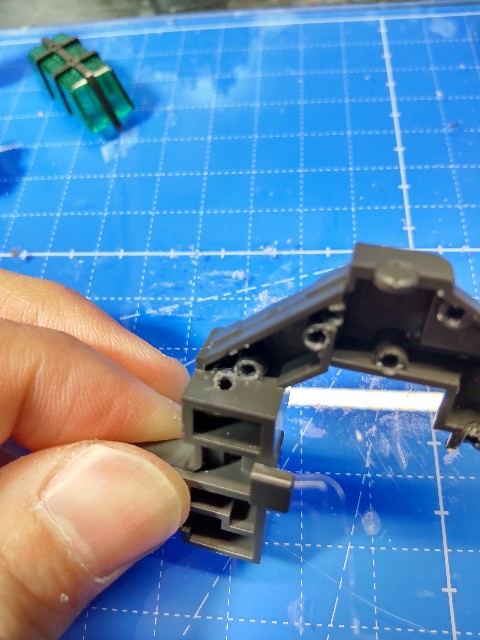

次にパーツ内部を配線できるように、仕切りを切り欠いていきます。

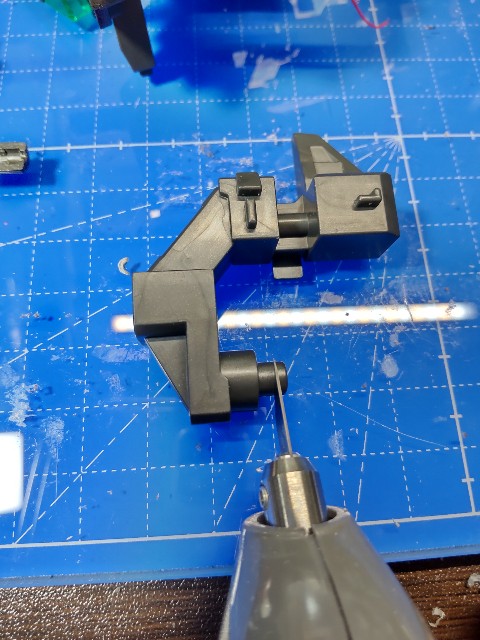

そして最後に写真の部分に穴あけします。

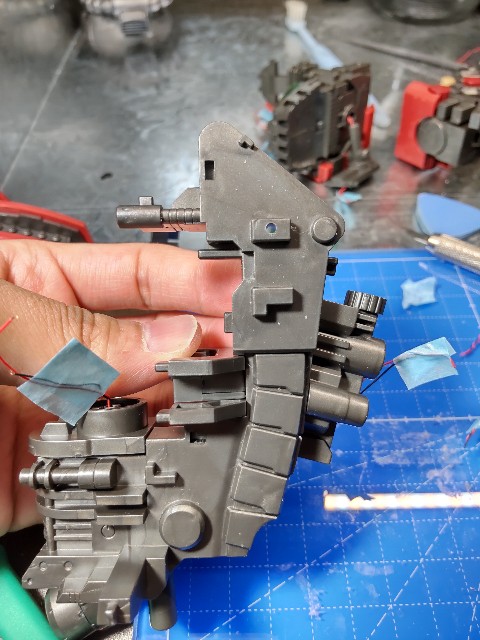

胴体部品にも穴を開け、加工完了です。
これで胴体から左肩まで配線を通すことができます。
というわけで、今回はここまで。
次回は左肩に装備されているセンサー類の電飾についてやっていこうと思います。
【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その4
今回もコトブキヤHMM ZOIDS アイアンコングPKをやっていきます。
今回は胴体、ゾイドコアをやっていきます。

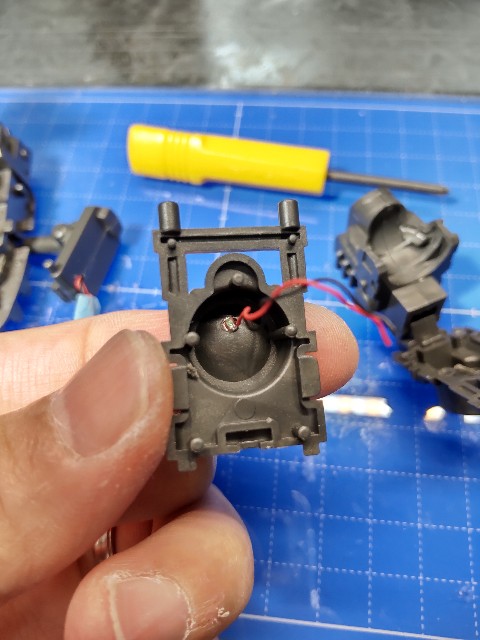

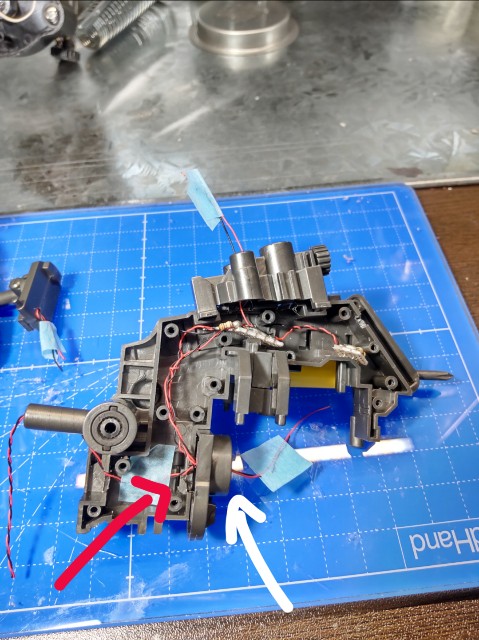

まずは腰との接続パーツに2箇所穴を開けます。
白矢印と赤矢印の穴が、パーツ内部で繋がるように開けます。
これで腰からの線と胴体を繋ぐことができます。

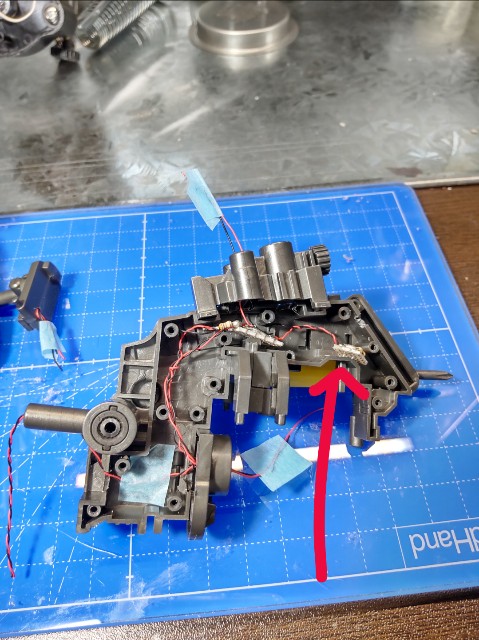

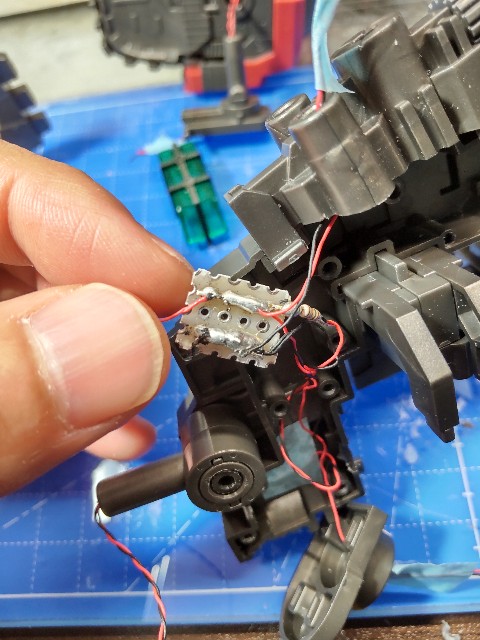

次にここから各部へ電源を分配するため、5V(+)とGND(-)の接続部を用意します。
と言っても赤線、黒線をはんだブリッジさせるだけですが。。
次にゾイドコアを光らせたいと思います。
ゾイドコアには赤色チップLEDを使います。こちらには 抵抗値180Ωを接続します。
というわけで、先程用意した電源分配部から＋側に抵抗を、ー側からは黒線をそのまま接続します。

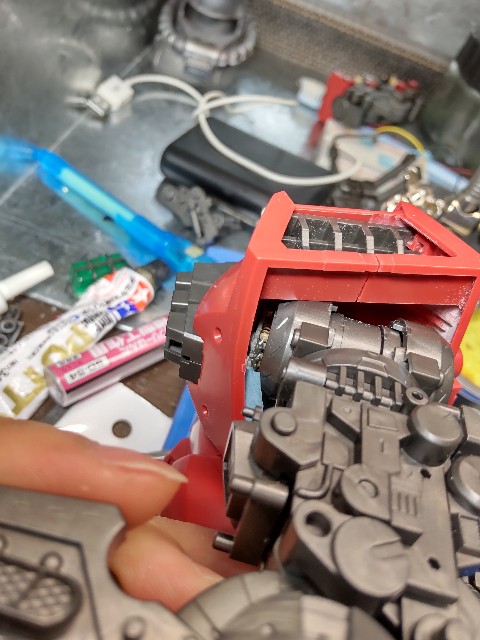

そしてゾイドコアの下側から配線します。
まず胴体パーツの加工です。
赤矢印部を切り欠き、白矢印部は穴あけします。
次にゾイドコアのパーツの加工です。
ゾイドコアは組み上げると見えなくなる部分なので少し大きめに開口します。 こちらのほうが配線的に楽なので。

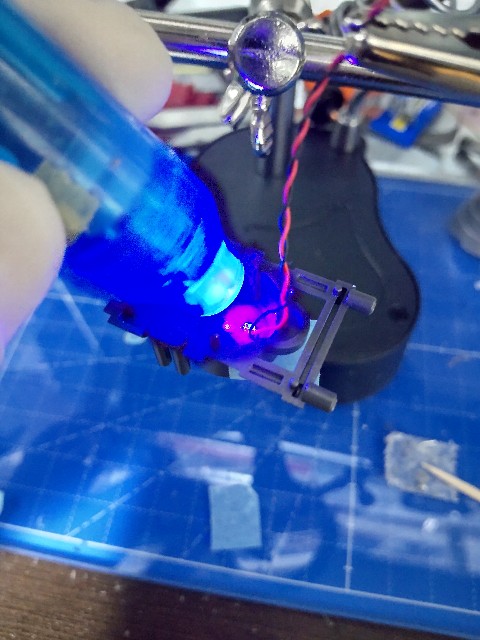

光らせるためのチップLEDはゾイドコアと面する部分に穴を開け、そこにLEDを配置、透明UVレジンで固定します。

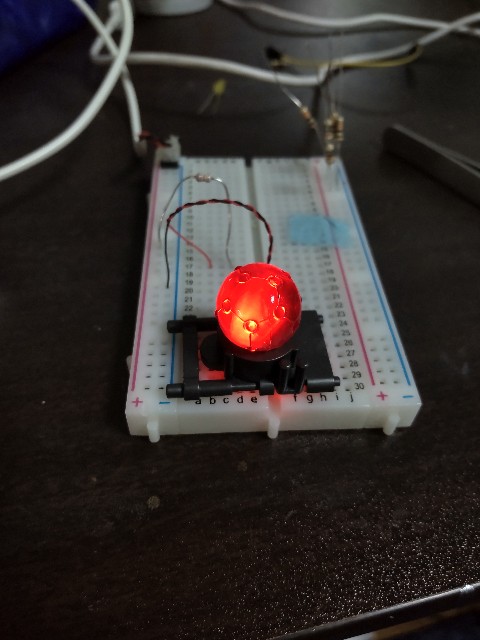

光らせるとこんな感じ。
結構いい感じではないでしょうか？笑
というわけで今回はここまで。
ここまでに使用したLEDなど貼っておきますね。
【制作日誌】コトブキヤ ZOIDS 1/72 アイアンコングPK その3
今回も引き続きアイアンコングPKやっていきます。
今回も電飾編 配線の引き回しについてやっていこうと思います。
まず、全体の構成としては展示用のベースから右足→腰→胴体に配線し、胴体から ゾイドコア、頭部、左肩（レーダー）、バックパック（追加武装）へ配線していきます。
というわけで、まずは右脚からやっていきましょう。
右足は2箇所加工していきます。

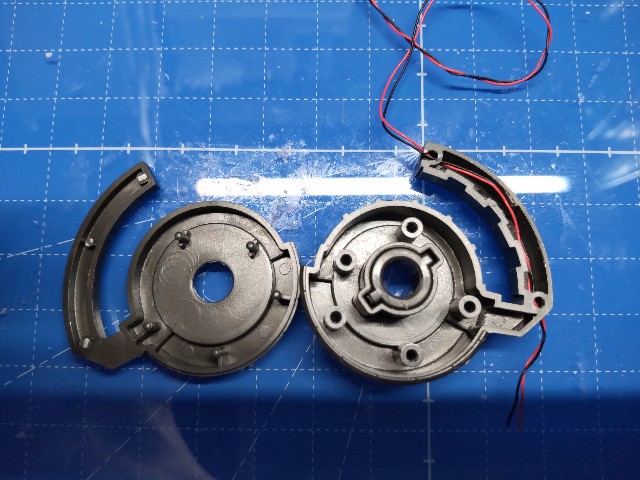

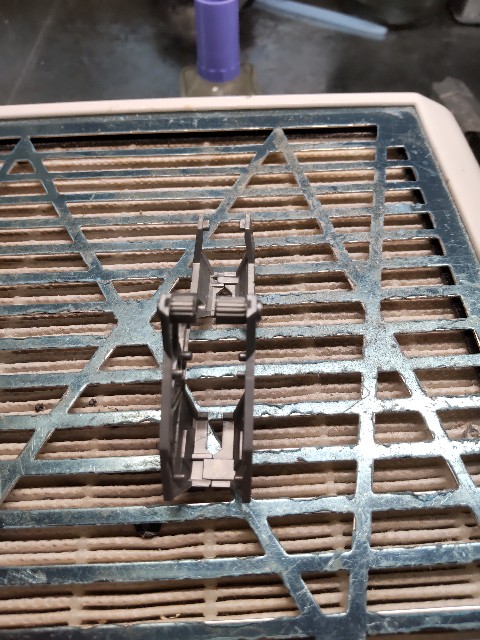

1つ目はこの、膝？部分のパーツ。
写真のように細く溝になっている部分を使って配線します。そのためこの部分のピン、ダボは取り除きます。

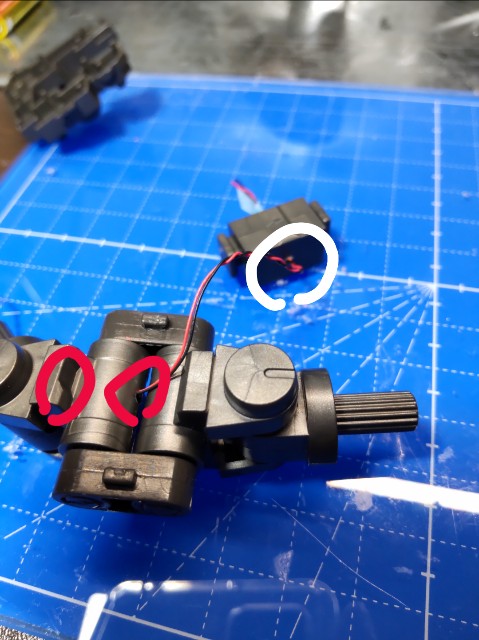

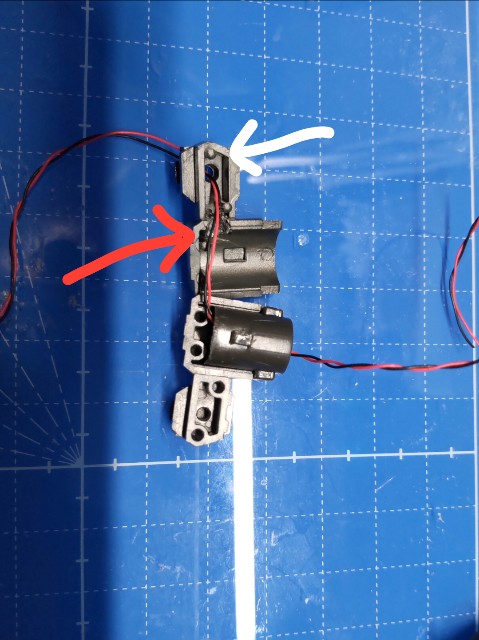

2つ目に腰部分と接続するパーツ。
写真のようにポリキャップをつける部分に穴を開けます。（白矢印）
そしてパーツを合わせたときに配線できるよう、一部切り欠きます。（赤矢印）
これで右足は完成です。

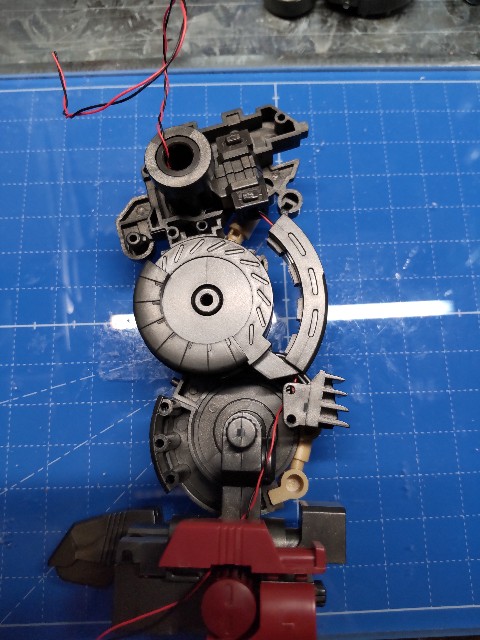

組み立てるとこんな感じ。
（わかりやすさのため、一部パーツを取り付けていません。）
次に腰部分です。
まずは右脚と接続する部分のパーツから。

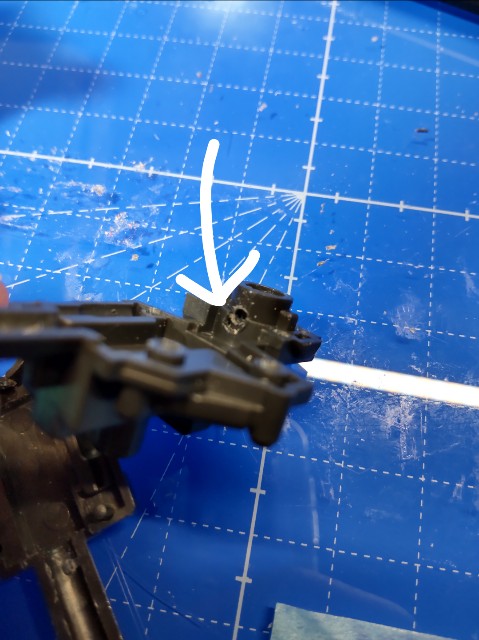

右脚と接続する部分に穴を開けます。
このパーツの反対側にも穴を開けます。
次に隣のパーツも穴を貫通させ、最後に四角の胴体と接続するパーツにも穴を開けます。
これで腰部は完成です。

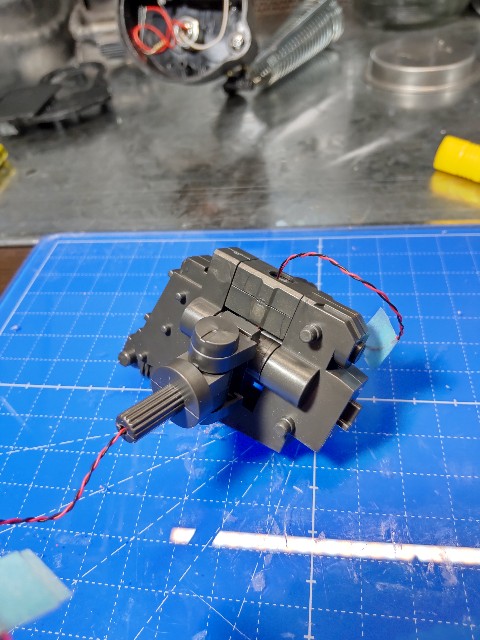

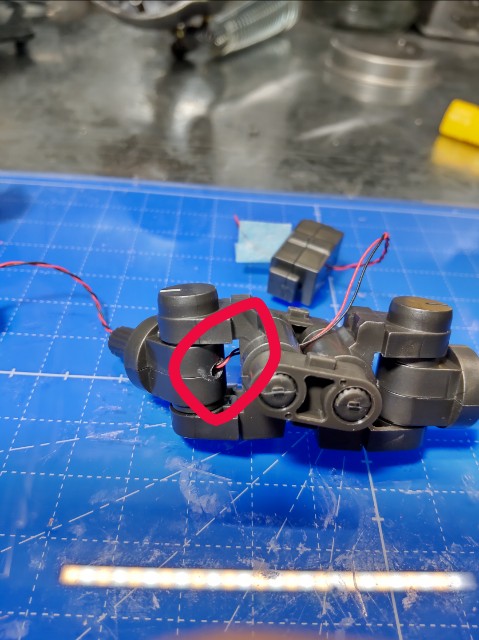

組んだらこんな感じ。
次は胴体ですが、長くなってきたので次回に回します。
今回はここまで！
